les  principaux  composants  d’interconnection

      Plusieurs composants  sont utilisés pour interconnecter les réseaux locaux. Chaque dispositif, relié à chacun des réseaux, doit pouvoir accueillir les messages qui ne lui sont pas destinés, puis les acheminer correctement. Si on utilise plusieurs réseaux interconnectés, cette gestion peut rapidement devenir délicate : il est alors souvent nécessaire de faire transiter les messages par plusieurs réseaux intermédiaires. Cette opération de routage sous-entend que les équipements connaissent l’emplacement de chaque machine dans l’ensemble des réseaux.

     On distingue plusieurs types de composants d’interconnexion :




    la carte réseau

    Elle constitue l’interface physique entre l’ordinateur et le câble réseau. Les donnés transférés du câble  à la carte réseau sont regroupé en paquet composé d’une entête qui contient les informations d’emplacement et des données d’utilisateurs.  souvent la carte réseau est integrée dans la carte mère.(il faut bien noté que la carte réseau n'est fait pas partie des équipements d'interconnexion des réseaux).

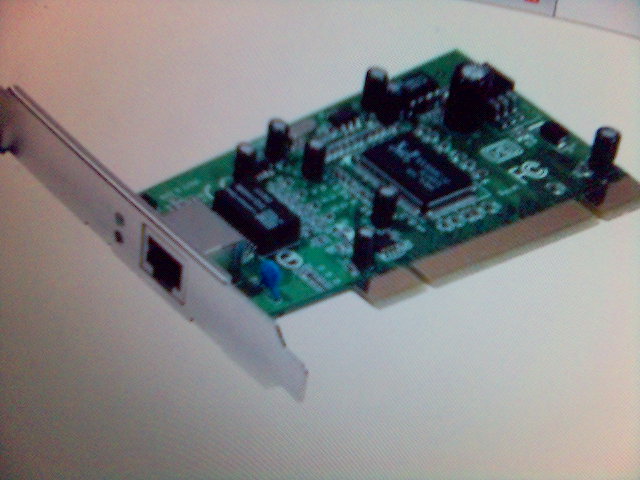

voici un schema d'une carte réseau

carte réseau non integré

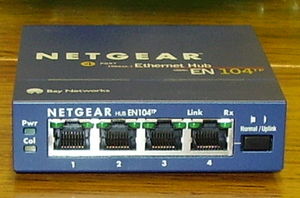

 le concentrateur;

    Le concentrateur (appelé Hub en anglais)  est un élément matériel qui permet de relier plusieurs ordinateurs entre eux. Son rôle c’est de prendre les données binaires parvenant d’une port est les diffuser sur l’ensembles des ports.





 les répéteurs:

Le répéteur (en anglais repeater) est un équipement utilisé pour régénérer le signal entre deux nœuds du réseau, afin d’étendre la distance du réseau. On peut l’utiliser pour relier deux câbles de types différents.

  Les ponts:

   Le pont (bridge) est un dispositif matériel permettant de relier des réseaux  travaillant avec le même protocole. Il reçoit la trame  et analyse l’adresse de l’émetteur et du destinataire et la dirige vers la machine destinataire.

  Le commutateur:

  Comme le concentrateur, le commutateur (en anglais switch) est un élément matériel qui permet de relier plusieurs ordinateurs entre eux. Sa seule différence avec le Hub, il est capable de connaître l’adresse physique des machines qui lui sont connectés et d’analyser les trames reçues pour les diriger vers la machine de destination.

Les passerelles:


    La passerelle est un système matériel et logiciel permettant de relier deux réseaux, servant  d’interfaces entre deux protocoles différents. Lorsque un utilisateur distant contact un tel dispositif, celui-ci examine sa requête, et si celle-ci correspond aux règles que l’administrateurs réseaux a défini, la passerelle crée un pont entre les deux réseaux. Les informations ne sont pas directement transmises plutôt traduite pour assurer la transmission de deux protocoles.   Ce système permet de relier deux systèmes informatiques qui n’utilisent pas la même architecture.

Les routeurs

  Le routeur est un matériel de communication de réseau informatique qui permet de choisir le chemin qu’un message va empruntés. Il est utilisé pour relier des réseaux locaux de technologie différente (par exemple Ethernet et token ring).
Il intervient sur la couche réseau.

    Voici une image d’un routeur WI-FI :



b-routeur:

  Un B-routeur (en anglais b-routeur, pour bridge-routeur) est un élément hybride associant les fonctionnalités d'un routeur et celles d'un pont. Ainsi, ce type de matériel permet de transférer d'un réseau à un autre les protocoles non routables et de router les autres. Plus exactement, le B-routeur agit en priorité comme un pont et route les paquets si cela n'est pas possible.

proxy:

   Un serveur Proxy (traduction française de «proxy server», appelé aussi «serveur mandataire») est à l'origine une machine faisant fonction d'intermédiaire entre les ordinateurs d'un réseau local (utilisant parfois des protocoles autres que le protocole TCP/IP) et internet.

     La plupart du temps le serveur proxy est utilisé pour le web, il s'agit alors d'un proxy HTTP. Toutefois il peut exister des serveurs proxy pour chaque protocole applicatif (FTP, ...).

      Le principe de fonctionnement basique d'un serveur proxy est assez simple : il s'agit d'un serveur "mandaté" par une application pour effectuer une requête sur Internet à sa place. Ainsi, lorsqu'un utilisateur se connecte à internet à l'aide d'une application cliente configurée pour utiliser un serveur proxy, celle-ci va se connecter en premier lieu au serveur proxy et lui donner sa requête. Le serveur proxy va alors se connecter au serveur que l'application cliente cherche à joindre et lui transmettre la requête. Le serveur va ensuite donner sa réponse au proxy, qui va à son tour la transmettre à l'application cliente.

Le modem:

   Le modem est un périphérique utilisé pour transmettre les informations via un support téléphonique. Comme un ordinateur fonctionne avec des données numériques et qu’une ligne téléphonique véhicule des informations analogiques, le modem sert à  convertir les signaux analogiques venant de la ligne téléphonique en signaux numériques utilisables par l’ordinateur et vice versa. Le modem utilise les techniques de modulation et de démodulation.

Le MAU:

C’est l’équivalent de Hub utilisé en token ring. Sa seule différence avec le Hub, c’est sa capacité d’isoler le circuit non utilisé. Il travail au niveau physique du model OSI.
